三塊式高壓對焊球閥

型號: Q61F、Q61N

三塊式高壓對焊球閥采用鍛造部件，下裝式閥桿，倒密封結構，采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏。如果壓力達到16MPa以上，密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，是一種自然滑性材料，抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下，但是耐溫不高。

特點總結：

對焊連接三塊式結構鍛鋼閥體最高壓力32.0MPa

相關尺寸
常見問題

鍛鋼高壓法蘭球閥

相同:鍛鋼閥體/耐高壓

不同:法蘭連接

三片式焊接球閥

相同:焊接連接/三片式

不同:鑄鋼閥體

鍛鋼固定球閥

相同:鍛鋼/高壓

不同:法蘭連接/固定球

特點：

對焊端接按ANSI B 16.25

測試和檢驗按ANSI B 16.34和API1598

材料表

閥體、閥蓋	球、桿	密封	閥座
A105	2Cr13	柔性石墨	Nylon PTFE PPL
1Cr18Ni9Ti	1Cr18Ni9Ti
SS304	SS304
SS316	SS316

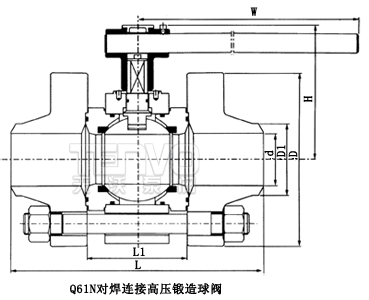

三塊式高壓對焊球閥–外形尺寸

公稱壓力	公稱通徑DN（mm）	尺寸
公稱壓力	公稱通徑DN（mm）	L	L1	d	D	D1	H	W
PN160	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	360	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
PN320	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	345	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
