鍛鋼抗硫固定球閥

型號:

鍛鋼抗硫固定球閥滿足了在硫化環境下的抗硫應力裂化要求，內件材料采用鍍鎳或316材質，密封圈采用聚合物作密封材料，適應較寬的溫度及壓力范圍。在設計選材及試驗嚴格按照美國防腐工程協會NACE的標準要求進行。鍛鋼抗硫固定球閥耐腐蝕抗硫化能力強，密封性能穩定，具有良好的防火、防靜電性能，規格、壓力、全通徑與縮徑齊備，是化工煉油、油氣開采等流程系統的理想閥門。

特點總結：

固定球鍛鋼閥體抗硫耐高壓可選裝氣動或電動執行器

相關尺寸
常見問題

鍛鋼抗硫固定球閥–標準規范

公稱通徑	DN50～DN400 2″～16″	公稱壓力	PN1.6～16.0MPa； class150～1500Lb
抗硫標準	ANCE MR 0175	尺寸標準	GB/T79-94；ANSI B16.5
結構長度	GB12221-2005 ANSI B16.10	檢驗標準	GB/T13927；JB/T9092-99 ANSI 598
焊接標準	GB12224-2005 ANSI B16.25	防火標準	API607；BS675511
適用溫度	-196～300℃	傳動方式	手動、蝸輪、氣動、電動
適用介質	石油、天然氣、煤氣、水

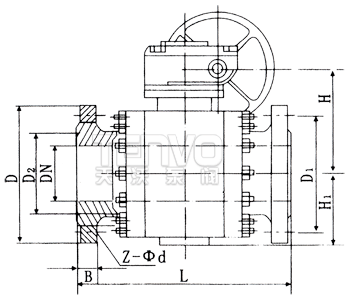

鍛鋼抗硫固定球閥–外形尺寸

壓力	通徑DN	d1	L	Lo	D	D1	D2	H	H1	B	z-Φd
1.6MPa	50	50	216	400	160	125	100	153	139	16	4-18
	80	80	283	600	200	160	135	195	178	20	8-18
	100	100	305	850	220	180	155	213	191	20	8-18
	150	150	394	-	285	240	210	535	184	24	8-23
	200	200	457	-	340	295	262	504	221	26	12-23
	250	250	533	-	405	355	320	608	258	30	12-25
	300	300	610	-	460	410	372	647	282	30	12-25
	350	350	686	-	520	470	435	813	352	34	16-25
	400	400	762	-	580	525	485	882	417	36	16-30
2.5MPa	50	50	216	400	165	125	100	153	139	20	4-18
	80	80	283	600	200	160	135	195	178	22	8-18
	100	100	305	850	230	190	160	213	191	24	8-23
	150	150	403	-	300	250	218	525	184	30	8-25
	200	200	502	-	360	310	278	564	221	34	12-25
	250	250	568	-	425	370	332	729	268	36	12-30
	300	300	648	-	485	430	390	774	298	40	16-30
	350	350	762	-	555	490	448	813	352	44	16-34
	400	400	838	-	620	550	505	931	417	48	16-34

如果需要了解4.0MPa～16.0MPa之間鍛鋼抗硫固定球閥的相關數據，請聯系天沃公司相關工作人員。

鍛鋼抗硫固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥
