ZAZP電動單座調節閥

電動單座調節閥

型號: ZAZP

ZAZP電動單座調節閥由DDZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0～10mA或4～20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。ZAZP電動單座調節閥具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用于電力、冶金、化工、輕紡等工業自動控制系統中。

特點總結：

單座閥體DDZ型電動執行器壓差小/流量小/泄漏小

ZDLP電子式電動調節閥

相同:單座閥體

不同:電子式電動執行器

ZMP型氣動薄膜單座調節閥

相同:單座閥體

不同:氣動薄膜執行器

ZJHP精小型氣動單座調節閥

相同:單座閥體

不同:精小型氣動執行器

ZAZP電動單座調節閥–主要技術參數

公稱通徑DN（mm） G3/4" 20 25 32 40 50 65 80 100 125 150 200
閥座直徑DN（mm） 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
額定流量系數Kv 0.08 0.12 0.2 0.32 0.5 0.8 1.2 2 3.2 5 8 12 20 32 50 80 120 200 280 450
流量特性 直線 直線；等百分比
公稱壓力PN（MPa） 10 1.6、4.0、6.4
連接型式 管螺紋連接G3/4 " 法蘭連接：PN1.6按JB79-59標準；PN4.0、6.4按JB79-59標準
配用執行機構型號 ZAZ-25 ZAZ-25DKZ-310 DKZ-310 DKZ-410 DKZ-410
出抽推力（N） 250 250/4000 4000 6400 6400
行程L（mm） 10 16 25 40 60
全行程時間 20 20、8 12.5 20 32 37
作用方式 電開式（K常用）；電關式（B）
輸入信號 0～10mA；4～20mA DC
供電電源 220V；50～60Hz
固定可調比R 30：1

ZAZP電動單座調節閥–性能指標

項目 技術性能指標
基本誤差% ≤±5
回差% ≤3
死區% ≤5
泄漏量 0.01%×閥額定容量
額定流量系數誤差% ≤±10；當Kv≤6.3時，為≤±15

ZAZP電動單座調節閥–允許壓差

公稱通徑 G3/4" 20
閥座直徑DN（mm） 3 4 5 6 7 8 10 12 15 20
允許壓差（MPa） 公稱壓力值 4.9 3.7 2.4 1.6 1.1 0.6
公稱通徑 25 32 40 50 65 80 100 125 150 200
允許壓差（MPa） PN值 5.0 2.8 1.7 1.7 1.0 0.6 1.1 0.7 0.4

ZAZP電動單座調節閥–外形尺寸

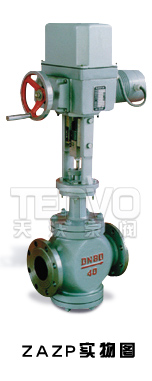

ZAZP電動單座調節閥實物圖

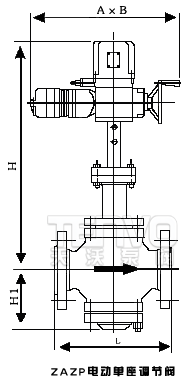

ZAZP電動單座調節閥結構圖
公稱通徑 A×B L H1 H2
PN1.6 PN4.0 PN6.4 常溫型 熱片型
G3/4" Φ160 120（PN10） 391 478 32
20 230×460 180 190 190 653 804 65
25 185 190 200 665 816 99
32 200 210 210 671 822 105
40 220 230 235 683 834 116
50 230×530 250 255 265 698 849 131
65 275 285 295 789 949 165
80 300 310 320 792 952 173
100 350 355 370 796 956 177
125 260×630 410 425 440 847 1062 225
150 450 460 475 855 1070 233
200 550 560 570 894 1109 272
