填料的安裝和拆卸是在溝槽中進行的，因此比墊片的安裝和拆卸困難得多。特別是拆卸填料函中深處的填料，極易損傷閥桿，影響填料密封。
填料的安裝工具，可根據需要自行制作各式各樣的工具。工具的硬度不能高于閥桿的硬度。裝卸工具應用質軟而強度高的材料制成，如銅、鋁合金、低碳鋼或18-8型不銹鋼等，工具的刃口應較鈍，不應當有銳口。
一、壓實填料工具架
壓實填料工具有兩種形式。
1．壓實填料工具架
圖8-2是壓實填料工具架。使用時可將整個閥門和閥門蓋安放在工作臺上，裝好填料和壓具，然后旋轉螺桿，使壓爪壓住壓蓋和壓具，直到填料壓緊為止。壓具是由兩個半圓筒組成的工具，它的外徑為壓蓋壓套的外徑，內徑為壓蓋壓套的內徑，高度按填料函深度和工作方便，確定不同的高度。為便于取出，壓具的上端應有凸肩，其材料應為銅、鋁合金、低碳鋼等。這種工具適用于檢修后安裝閥門填料。
2．利用閥桿壓填料的工具
圖8-3是利用閥桿壓填料的工具。它是用卡箍抱住閥桿，在壓蓋下裝好壓具，利用閥桿的關閉力，把填料函內的填料壓緊。壓緊后用手按住壓具，另一只手旋開閥桿，把壓具取出。當填料已填到填料函上部時，可直接用壓蓋壓緊。這種工具適用于在役閥門安裝填料。
二、填料拆卸工具

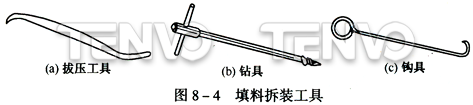

圖8-4是填料的拆卸工具，它們主要用于填料的取出。
1．拔壓工具
圖8-4(a)是拔壓工具，在填料函中放置填料不平整時，用它撥正、壓平，也可把填料拔出。
2．鉆具
圖8-4(b)是鉆具，對填料函深處的填料接頭處鉆入，然后慢慢地用力拉起，取出填料。
3．鉤具
圖8-4(c)是鉤具，它用于從填料函內鉤出填料。
三、O形圈安裝和拆卸工具
1.O形圈安裝工具
圖8-5是O形圈安裝工具，工具兩端成錐體，適應O形圈套上套下，不會劃傷O形圈的表面。它適用于沒有安裝倒角，有螺紋和溝槽的O形圈零件上。
2.O形圈拆卸工具
圖8-6是O形圈拆卸工具。
(1)圖8-6(a)、(b)適用于內孔O形圈的拆卸。
(2)圖8-6(c)、(d)、(e)適用于軸上O形圈的拆卸。
